Wasser­aufbereitung neu gedacht

Mit der revolutionären Entsalzungsanlage ionliQ

Springe zu...

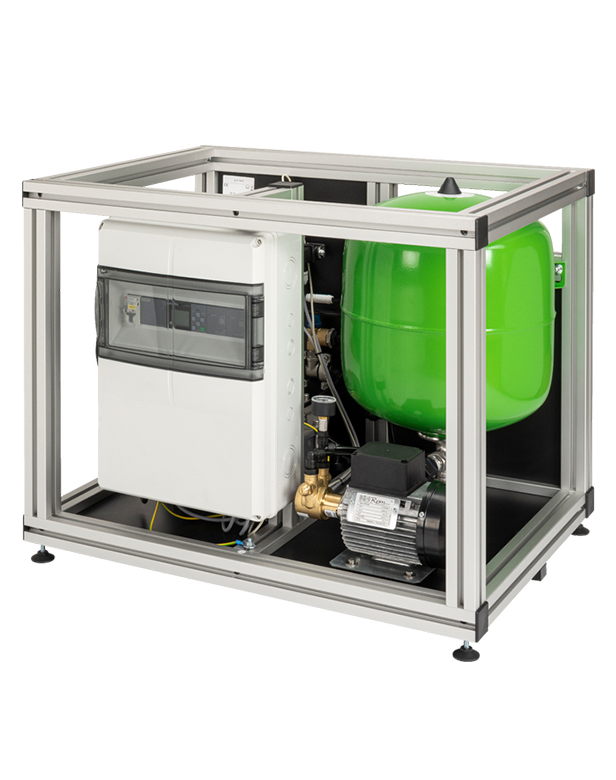

Alle Komponenten im Überblick

Rahmenmodul
Für eine schnelle und einfache Installation sind alle Bestandteile anschlussfertig auf einem Aluminiumgestell vormontiert.



Eingangsfilter
Das Plus an Sicherheit bietet ein vorgeschalteter Filter, der das Modul zuverlässig vor Partikeln schützt. Ein reibungsloser Betrieb ist garantiert.

Hydroblock und Modul
Das einzigartige elektrochemische Verfahren stellt eine zuverlässige Entsalzung sicher.

Steuerung
Die vollautomatische Steuerung mit Datenaufzeichnung ermöglicht eine einfache Bedienung und liefert alle wichtigen Parameter.

Membran-Ausdehnungsgefäß
Der durchströmte Puffer ermöglicht einen hygienischen Inline-Betrieb ohne Unterbrechungen.



Anwendungsbereiche

Anwendungsbereiche

  • Wasserstofferzeugung
  • Wasserstrahlanlagen
  • Sterilisation in Kliniken und Laboren
  • Herstellung von Kühlschmiermitteln
  • Raum- und Klimatechnik
  • Luftbefeuchtung
  • Gastronomie
  • Kaffeezubereitung
  • Erhöhung der Kapazität von Entsalzungspatronen
  • Sulfatentfernung

Ihre Vorteile auf einen Blick

  • Entfernung von Anionen und Kationen
  • ohne Zugabe von Chemikalien oder Salz
  • bis zu 75 % Energieeinsparung im Vergleich zu üblichen Verfahren
  • ohne Zugabe von Chemie oder Salz
  • robustes Verfahren (z. B. chlorbeständig, geringe Scalinggefahr)
  • keine Voraufbereitung erforderlich für sicheren Anlagenbetrieb (bei Rohwasser > 20 °dH Auslegung
  • einfache Anlagentechnik (z. B. keine Hochdruckpumpe notwendig)
  • hygienisches geschlossenes System
  • reibungsloses Start-Stopp-Verhalten
  • Entsalzungsleistung individuel einstellbar

Aufbau und Funktionsweise des Moduls

Für die Entsalzung mit der neuen Grünbeck-Anlage ionliQ wird zwischen zwei kapazitiven Elektroden ein elektrisches Gleichspannungsfeld erzeugt. Während des Entsalzungsvorgangs wechseln sich kontinuierlich Adsorptions- und Desorptionsphase ab.

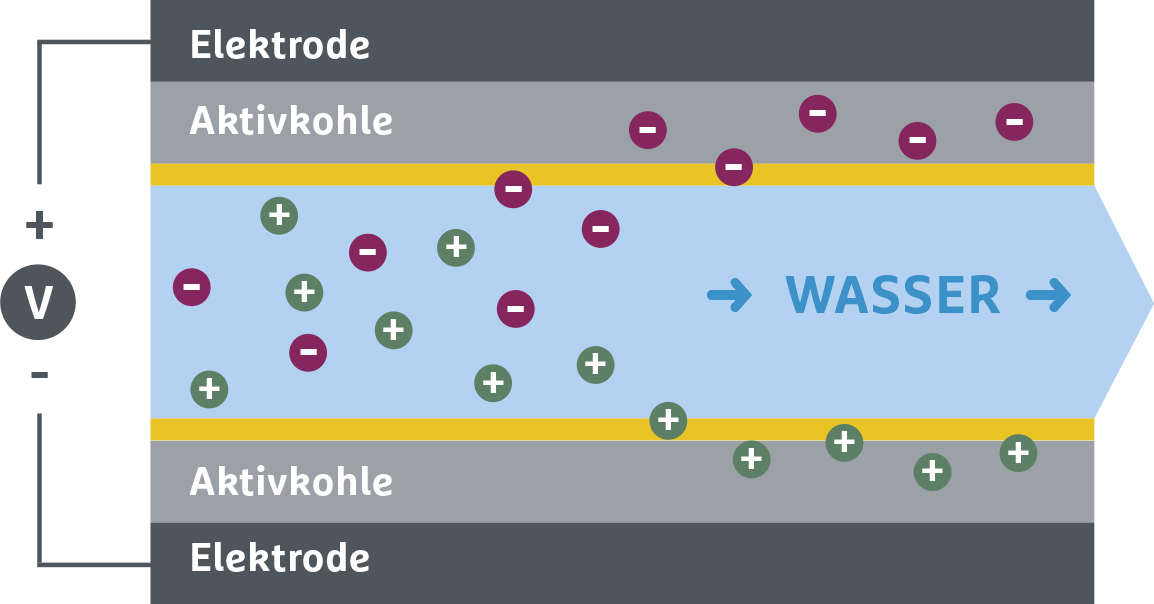

Adsorptionsphase

Rohwasser passiert zwei entgegengesetzt geladene Elektroden. Positiv geladene Ionen werden von der negativen Elektrode angezogen, negativ geladene Ionen von der positiven Elektrode. Die adsorbierten Stoffe wie zum Beispiel Chlorid, Nitrat, Sulfat, Natrium, Kalium aber auch die Härtebildner Calcium und Magnesium werden vorübergehend in einer Aktivkohleschicht gespeichert. Das Ergebnis: Reinwasser mit reduziertem Gesamtsalzgehalt. CO2 und Silikat bleiben erhalten.

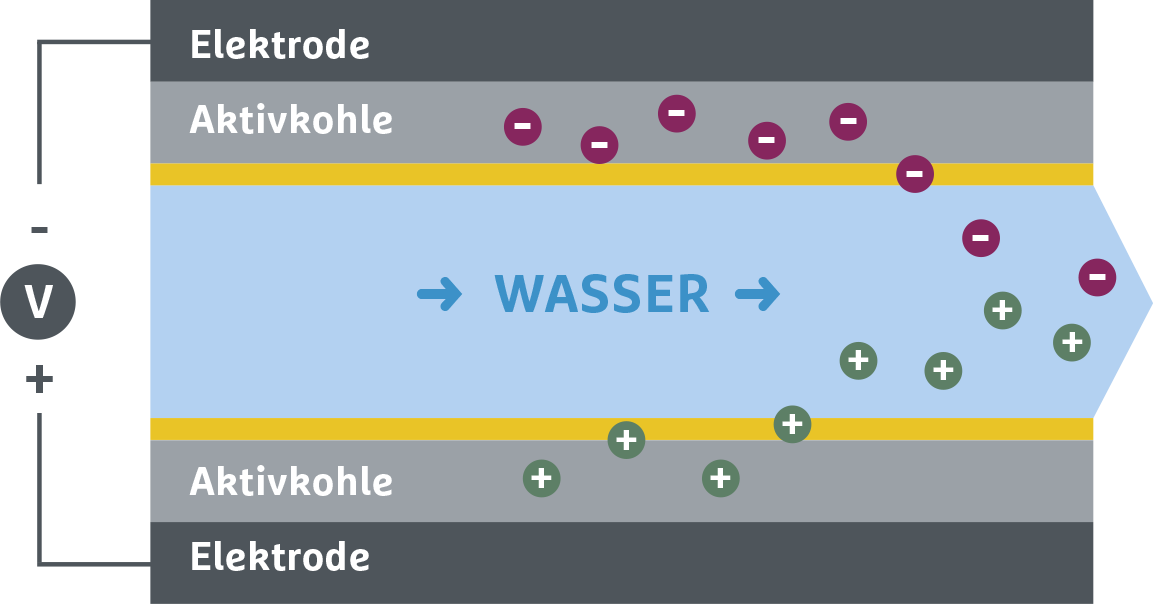

Desorptionsphase

Um die Zelle zu regenerieren, wird das elektrische Feld umgekehrt. Die Elektroden und die gespeicherten Ionen stoßen sich ab. Letztere werden an das Wasser abgegeben und als Konzentrat in den Kanal gespült. Die Ausbeute, also das Verhältnis zwischen Adsorption und Desorption, kann individuell je nach Wasserqualität an der Steuerung eingestellt werden.



Technische Daten

Entsalzungsanlage ionliQ:SB60

Entsalzungsanlage ionliQ:SB60
Anschlussnennweite [DN] 15
Nenndurchfluss [l/h] 60
Betriebsdruck min./max. [bar] 2 - 8
Druckverlust bei Nenndurchfluss [bar] 0,5
Umgebungstemperatur [°C] 0 - 40
Wassertemperatur [°C] 4 - 35
Netzanschluss [V/Hz] 230/50
Elektrische Leistung [W] 120
Abmessungen (B x H x T) [mm] 800 x 650 x 500
Bestell-Nr. 704010000000
